Vasche accumulo ghiaccio

Vasche accumulo ghiaccio per caseificio

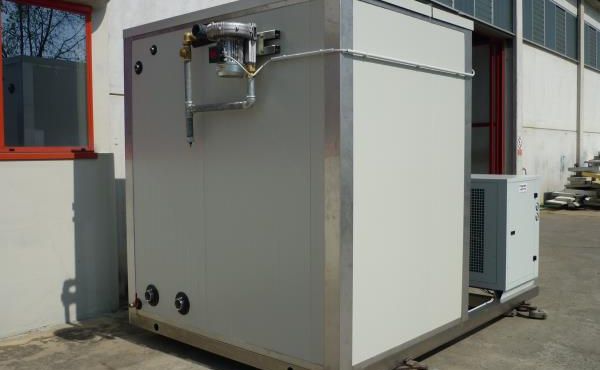

Le vasche di accumulo ghiaccio della serie E-VAG sono costruite per l’impiego in abbinamento alle Unità motocondensanti serie EY o WY, sia per fornitura separata o, nella versione G-VAG, per la circolazione di glicole. La scelta attenta dei materiali costruttivi e dei componenti per la realizzazione delle vasche di accumulo ghiaccio, ha come obbiettivo la lunga durata dell’apparecchiatura, sottoposta a condizioni di lavoro gravose .

I pacchi di scambio delle vasche di accumulo ghiaccio, vengono realizzati in acciaio inox Aisi304 . I pacchi di scambio standard sono composti ognuno da tubi piegati nella tipica forma “a serpentina” e collegati da un lato ad un collettore di aspirazione e, dal lato opposto, dotati di distributore e capillare di iniezione refrigerante. Molta attenzione viene prestata alla distribuzione dell’acqua in vasca; una soffiante montata di serie garantisce il giusto rimescolamento in fase di scioglimento. Le valvole di espansione termostatica si trovano all’interno della vasca, facilmente accessibili sia per la manutenzione che per la regolazione.

STRUTTURA

Il basamento della struttura delle vasche di accumulo ghiaccio è realizzato con un robusti profili di acciaio zincato o verniciato assemblati in modo da realizzare una struttura su cui è fissata la vasca vera e propria. La vasca interna, è realizzata con lamiere e profili in acciaio inossidabile Aisi304 sp.2 mm con doppia saldatura (interno MIG pulsato per garantire una miglior resistenza meccanica; esterno Tig per garantirne la tenuta). Per il fondo e le pareti esterne la finitura è realizzata con pannello sandwich zincopreverniciato con interposto un forte spessore di materiale isolante (80 mm). A richiesta è possibile la variante in acciaio inox Aisi304. I coperchi sono anch’essi isolati (50 mm) e realizzati in pannello zincopreverniciato o acciaio inox Aisi304 a richiesta.

PACCHI DI SCAMBIO

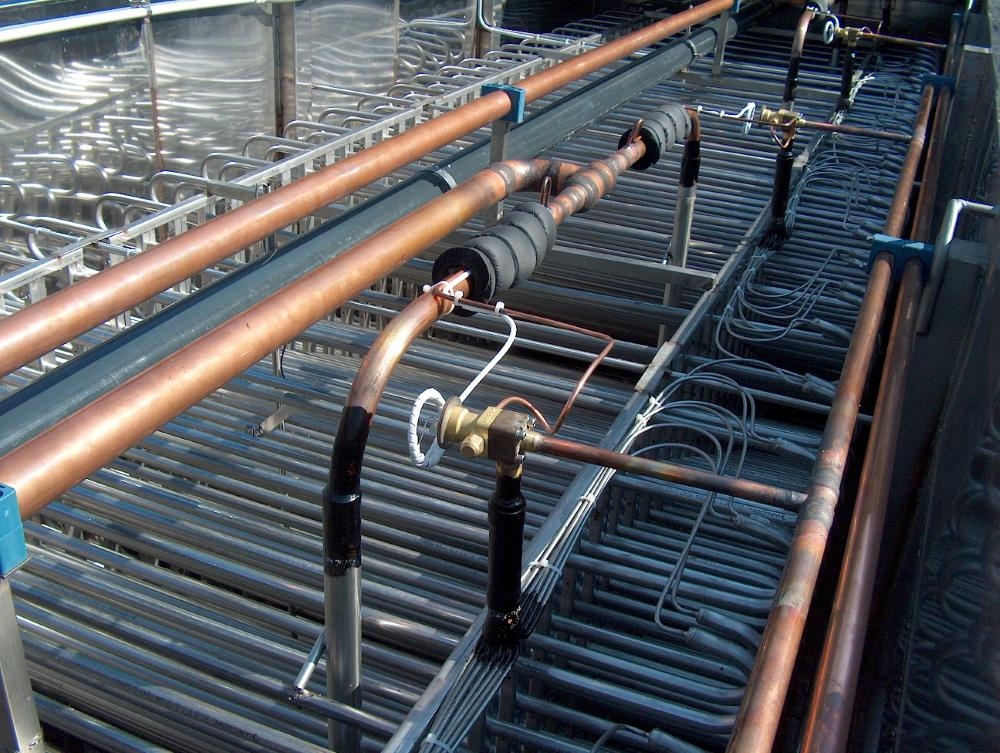

I pacchi di scambio delle vasche di accumulo ghiaccio sono realizzati, nella versione standard, con tubi in acciaio inossidabile Aisi304, idoneo per l’utilizzo con fluidi refrigeranti. Dalla fonderia al prodotto finito gli scambiatori vengono sottoposti a ben quattro cicli di collaudo e prova di tenuta.

APPARECCHIATURE FRIGORIFERE

Le valvole di espansione termostatica installate sulle vasche di accumulo ghiaccio, meccaniche o elettroniche, sono posizionate in modo tale da consentire una agevole modalità di regolazione e manutenzione. Il corpo valvola è connesso ad un distributore di liquido da cui partono i tubi capillari in acciaio inox Aisi304 che alimentano il pacco di scambio.

CIRCUITAZIONE IDRAULICA

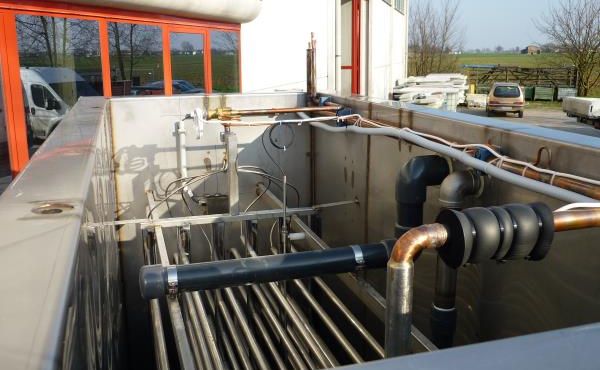

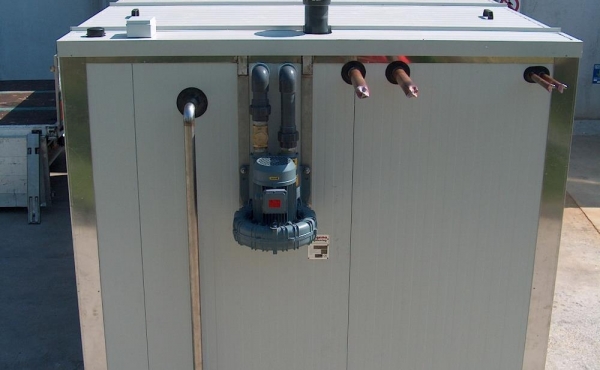

Una o più soffianti ad aria sono installate sulle vasche accumulo ghiaccio, con lo scopo di garantire una necessaria agitazione dell’acqua durante le fasi di scioglimento del ghiaccio accumulato; all’interno della vasca le tubazioni di ritorno dall’impianto utilizzatore sono anch’esse realizzate in modo da distribuire l’acqua in maniera uniforme su tutti i pacchi di scambio.

APPARECCHIATURE ELETTRICHE

I dispositivi di controllo presenti sulle vasche di accumulo ghiaccio sono sempre presenti nel caso sia fornita assieme alle nostre unità motocondensanti delle serie EY e WY. La regolazione dello spessore del ghiaccio è realizzata con apposite sonde di temperatura immerse nel ghiaccio.
